ZP100型片式消聲器為國標產品。結構不復雜,壓力隕失也不大,但消聲量大。是常用的阻性消聲器。吸聲層厚度100mm,消聲量15dB(A),壓力損失25~55Pa(風速5~10m/s)。
ZP片式消聲器的選用首先注意二點:

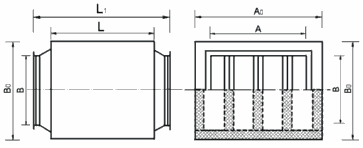

ZP100片式消聲器結構外形圖
序號
法蘭內徑 A×B(mm)
外形尺寸 Ao×Bo×Lo
有效長度 lo(mm)
適用風量(m3/h) v=5m/s~v=10m/s
1
500×200
800×400×1300
1000
1800 ~ 3600
2
500×320
800×520×1300
2880 ~ 5760
3
630×320
1030×520×1450
3620 ~ 7240
4
630×500
1030×700×1450
5670 ~ 11340
5
800×320
1200×520×1450
4600 ~ 9200
6
800×500
1200×700×1450
7200 ~ 14400
7
800×630
1400×830×1600
9070 ~ 18140
8
1000×320
1400×520×1600
5760 ~ 11520
9
1000×500
1400×700×1600
9000 ~ 18000
10
1000×630
11340 ~ 22680
11
1000×800
1650×1000×1600
14400 ~ 28800
12
1250×320
1650×520×1600
13
1250×500
1650×700×1600
11250 ~ 22500
14
1250×630
1650×830×1600
14175 ~ 28350
15
1250×800
18000 ~ 36000
16
1250×1000
1650×1200×1600
22500 ~ 45000
17
1600×320
2200×520×1600
9216 ~ 18432
18
1600×500
2200×700×1600
19
1600×630
2200×830×1600
18140 ~ 36280
20
1600×800
2200×1000×1600
23040 ~ 46080
21
1600×1000
2200×1200×1600
28800 ~ 57600
22
1600×1250
2200×1450×1600
36000 ~ 72000
23
2000×500
2440×700×1600
24
2000×630
2440×830×1600
22680 ~ 45360
25
2000×800
2440×1000×1600
26
2000×1000
2440×1200×1600
27
2000×1250
2440×1450×1600
45000 ~ 90000
28
2000×1600
2440×1800×1600
57600 ~ 115200
